Montare un Rad. Extreme con viti M40x40mm
Ecco il mio modo per montare radiatori della serie extreme con viti M40x40mm ( o di altre lunghezze) così da poterlo applicare al case in qualsiasi posizione.
Ora la difficoltà dell'ampliare i fori di aggancio del radiatore stesso è il pericolo, durante la fase di forage, di bucarlo....

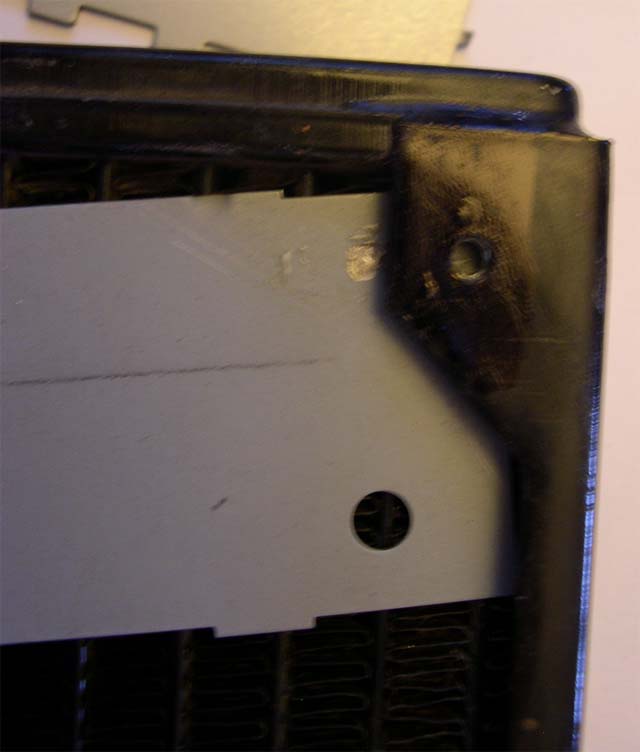

Per evitare tutto ciò usiamo lo sportellino di metallo asportato dal case durante l'installazione di un Cdrom o di un DvD o di un Masterizzatore...
Interponendo il medesimo tra il radiatore ed il suo apposito sostegno che ivi reca il foro da ampliare:

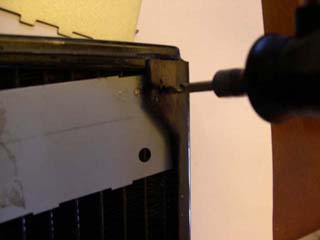

A questo punto possiamo usare un trapano o simil Dremel per allargare il foro...per essere precisi nel lavoro usiamo punte da trapano per metalli duri e di dimensione crescente sino a raggiungere la larghezza desiderata..
...poi facciamo scivolare una primo dado al di sotto del supportino del radiatore e avvitiamo la vite al dado sottostante...
Ora non ci resta che tagliare la "testa" della vite...con una pinza aiutatevi a mantere fermo il corpo della stessa onde evitare eccessivi sforzi del supportino del radiatore.....
poi diamo una leggera limatina per poter avvitare facilmente un ulteriore dado (se necessario)..
Ripetiamo l'operazione sella parte anteriore e posteriore del radiatore così potermo avere supporto davanti per le ventole e dietro per agganciarlo al nostro Pc....
Applichiamo, dove metteremo le ventole, del neoprene adesivo (spessore a vostra scelta) ritagliandolo nelle dimensioni desiderate per colmare eventuale perdite di portata d'aria delle stesse.
Ps: è necessario applicare il neoprene anche se costruiamo un convogliatore d'aria interposto tra le ventole e il radiatore stesso, naturalmente useremo un neoprene che abbia il minimo spessore possibile.
A questo punto possiamo mettere le ventole sulla parte anteriore del radiatore...mentre posteriormente mettiamo un ulteriore dado sul supporto del radiatore, renderà molto più rigida la struttura e non trasmetterà forze torsionali al radiatore ( a menochè non vi ci appendiate per fare ginnastica).
Naturalmente facciamo i fori dello stesso diametro anche sul case..e mettiamo un dado sulla parte anteriore e posteriore del case.
bel lavoro....
ora con questa esauriente guida se qualcuno sbaglia a montare la ventola sul rad, ci suicidiamo in massa...
