DimasTech Evaporatore V6 Maze

[Dimas]

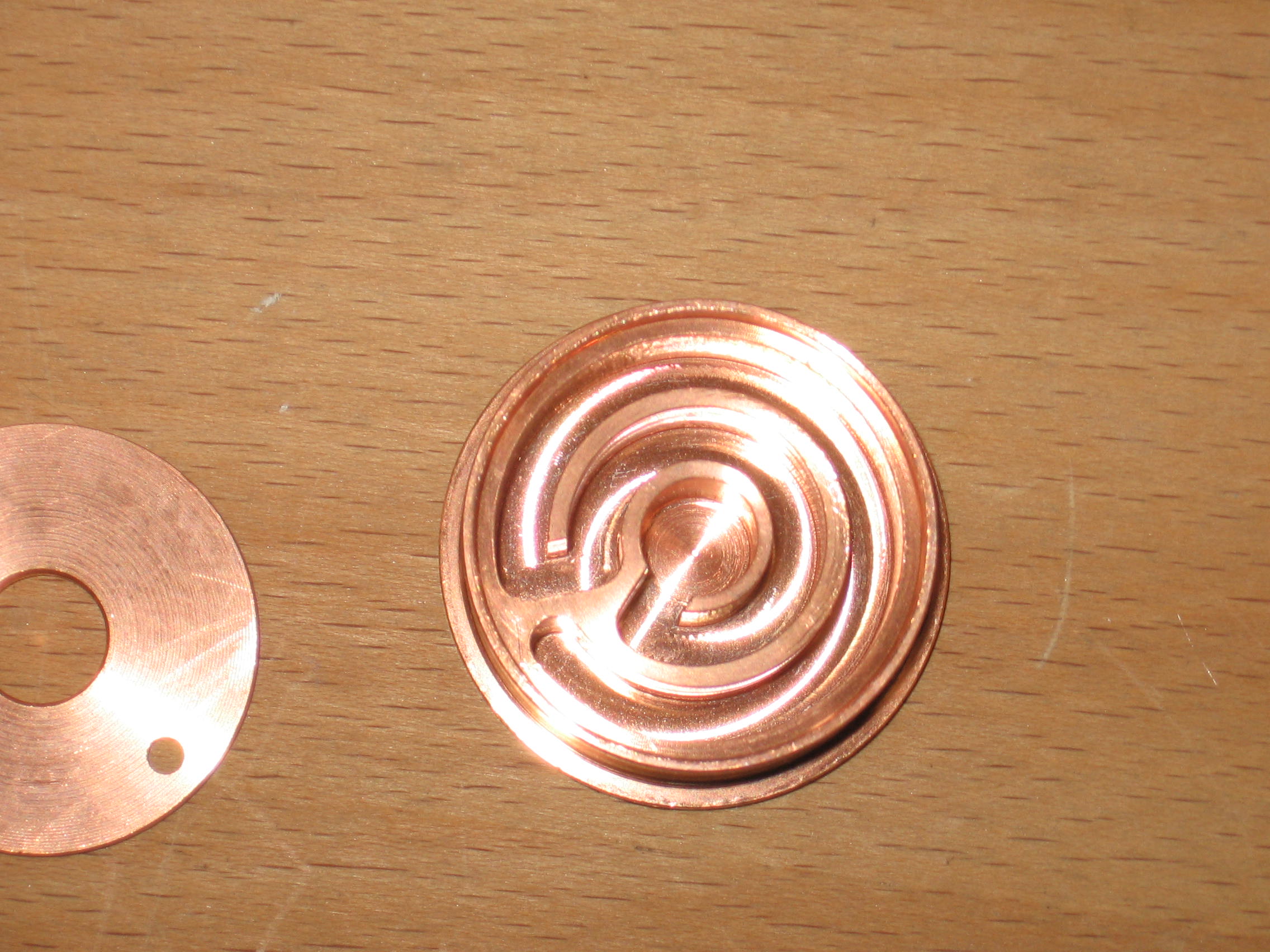

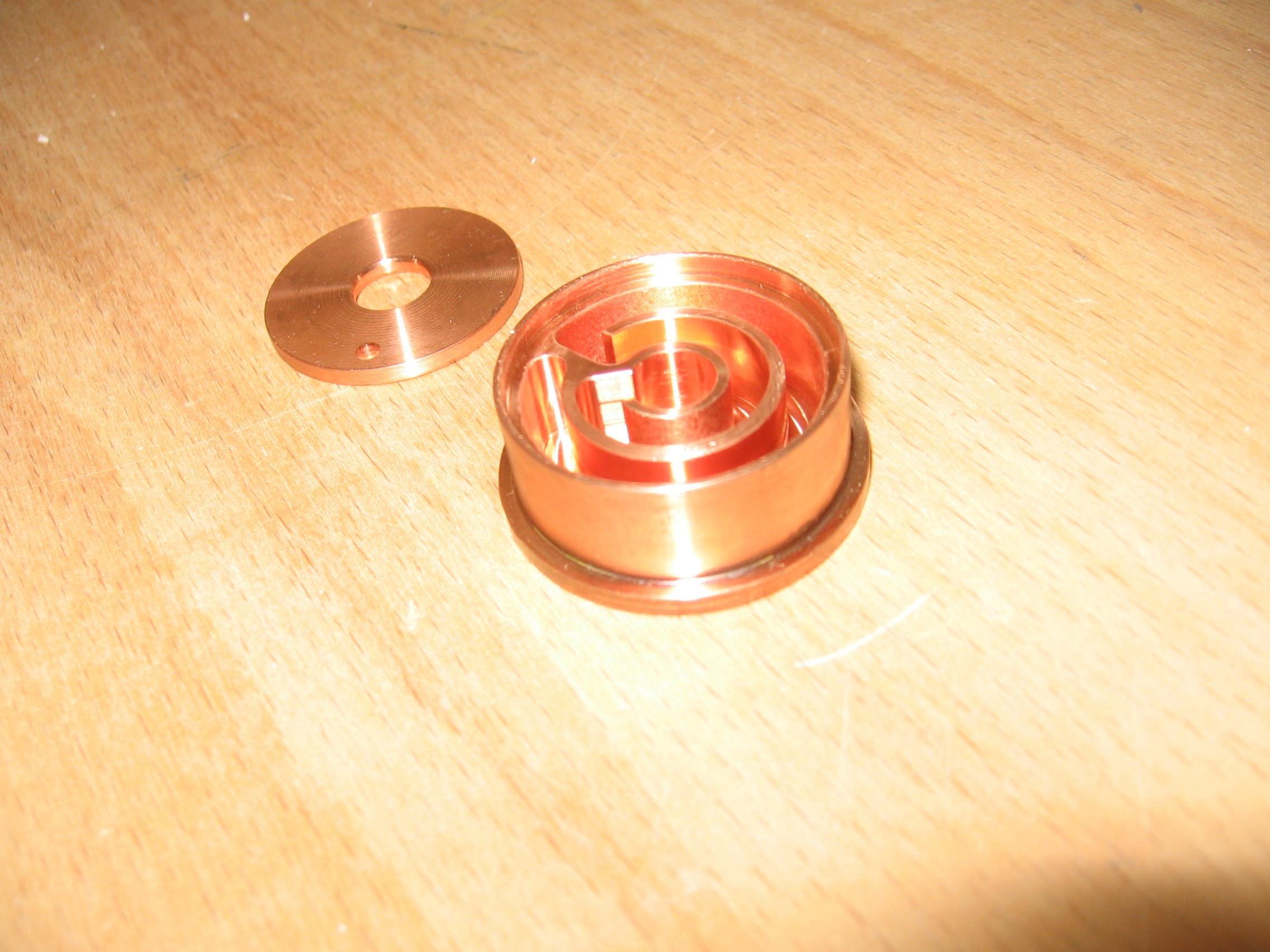

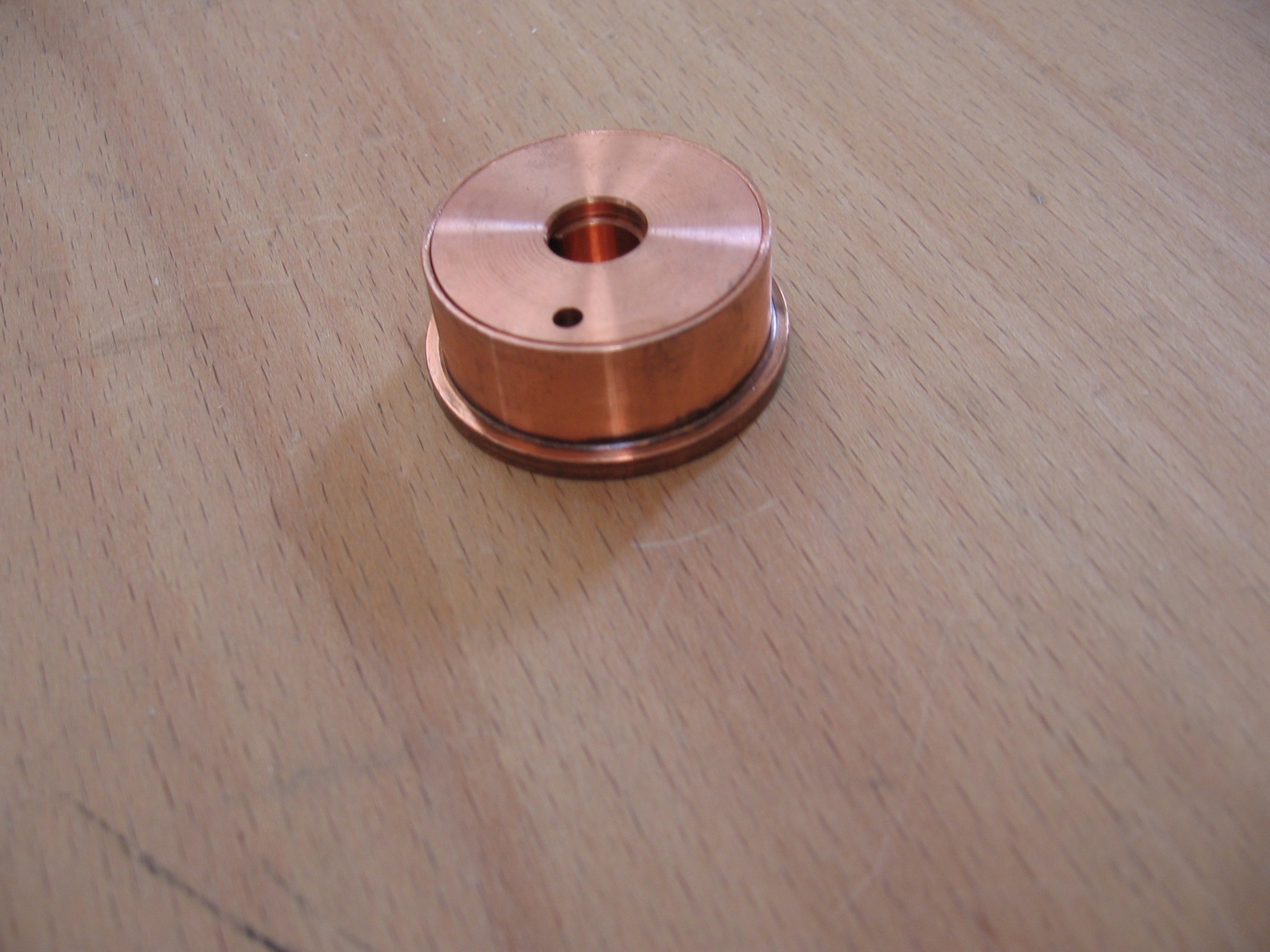

ciao ragazzi..come anticipato nel thread...Labirinto, eccovi il nuovo evaporatore V6 MAZE ancora in fase di sperimentazione, la staffa non e' ancora definitiva e preferisco pubblicarla più avanti, con la versione finale dell'evaporatore.











tra le nuove caratteristiche ci sono l'aumento della capacita' dissipativa, la miglior distribuzione del flusso su tutta la base di appoggio sulla cpu, minor sforzo per il compressore, vista la scorrevolezza dei canali, staffa con sistema di fissaggio e coibentazione di facile utilizzo, resistenze per evitare condensa,sia all'interno della staffa (plastica) che nel retro mainboard, come adottato dai maggiori produttori ( o ex produttori) di sistemi phase change.

[CrAzY MoDdEr]

davvero bello ... ma perchè per ridurre ulteriormente la resistenza interna non utilizzi una lavorazione senza spigoli vivi .... come se fosse una U

[EmaXOC]

Veramente interessante....
Sono incurisiosto dalle resistenze nella staffa in plastica retro Mb, già che ci sei approfondisci un po' il discorso...



Ema

[ken parker]

Veramente interessante....
Sono incurisiosto dalle resistenze nella staffa in plastica retro Mb, già che ci sei approfondisci un po' il discorso...



Ema

mi piacerebbe inserirmi in questa discussione......ma vedo che non è molto seguita!!posso solo dire che dalle foto che vedo l'evaporatore in questione non ha una grande resa.
ci sarebbero almeno due punti che fatti diversamente aumenterebbero la resa...
tra l'altro immagino che la laminazione avvenga tramite capillare....
va bè ..io il sasso lo gettato
ciao da marco

[Hiwa]

carino
Bravo andrea

[Dimas]

mi piacerebbe inserirmi in questa discussione......ma vedo che non è molto seguita!!posso solo dire che dalle foto che vedo l'evaporatore in questione non ha una grande resa.
ci sarebbero almeno due punti che fatti diversamente aumenterebbero la resa...
tra l'altro immagino che la laminazione avvenga tramite capillare....
va bè ..io il sasso lo gettato
ciao da marco

la laminazione avviene tramite capillare, se vuoi condividere le tue opinioni sei il benvenuto, dire che non ha resa e non spiegare il perche'..tanto vale non dirlo.

[ken parker]

la laminazione avviene tramite capillare, se vuoi condividere le tue opinioni sei il benvenuto, dire che non ha resa e non spiegare il perche'..tanto vale non dirlo.

eccomi qua....chiariamo subito che non voglio ne litigare ne sminuire il tuo operato, e sono consapevole che non avendo io una grande cultura generale non sono diplomatico....
i miei dubbi si riferiscono alla finitura liscia della canalizzazione e dalla sua forma.
mi spiego meglio ....sul fatto che noi non facciamo il freddo ma assorbiamo il calore credo che siamo d'accordo....di conseguenza se per assorbire questo calore utilizzo del solido, tipo due superfici metalliche, è giusto che le suddette superfici siano perfettamente lisce ...ma nel nostro caso in cui utilizziamo un liquido per assorbire del calore da una superficie solida, questa superficie al contrario deve essere piu granulosa possibile per favorire l'aumento di superficie a contatto del liquido.
ora vediamo la forma del canale...una volta applicato il coperchio superiore (in cui tra l'altro non vedo or quindi immagino che verra saldato) la forma del condotto è un rettangolo con i relativi angoli...
ok, ai il vantaggio che a parita delle dimensioni esteriori dell'intero evaporatore la cubatura del canale è maggiore ma la perdita di carico dovute alle turbolenze lai considerata???
ciao da marco

[CrAzY MoDdEr]

provo anche io a dare la mia opinione da studente al primo anno di ing.

Per la riduzione delle turbolenze utilizzando una lavorazione a u ( come avevo precedentemente accennato) le cose dovrebbero migliorare no ?

In secondo luogo io ridisegnerei il canale in questo modo :



dopo faccio un disegno un po più bello

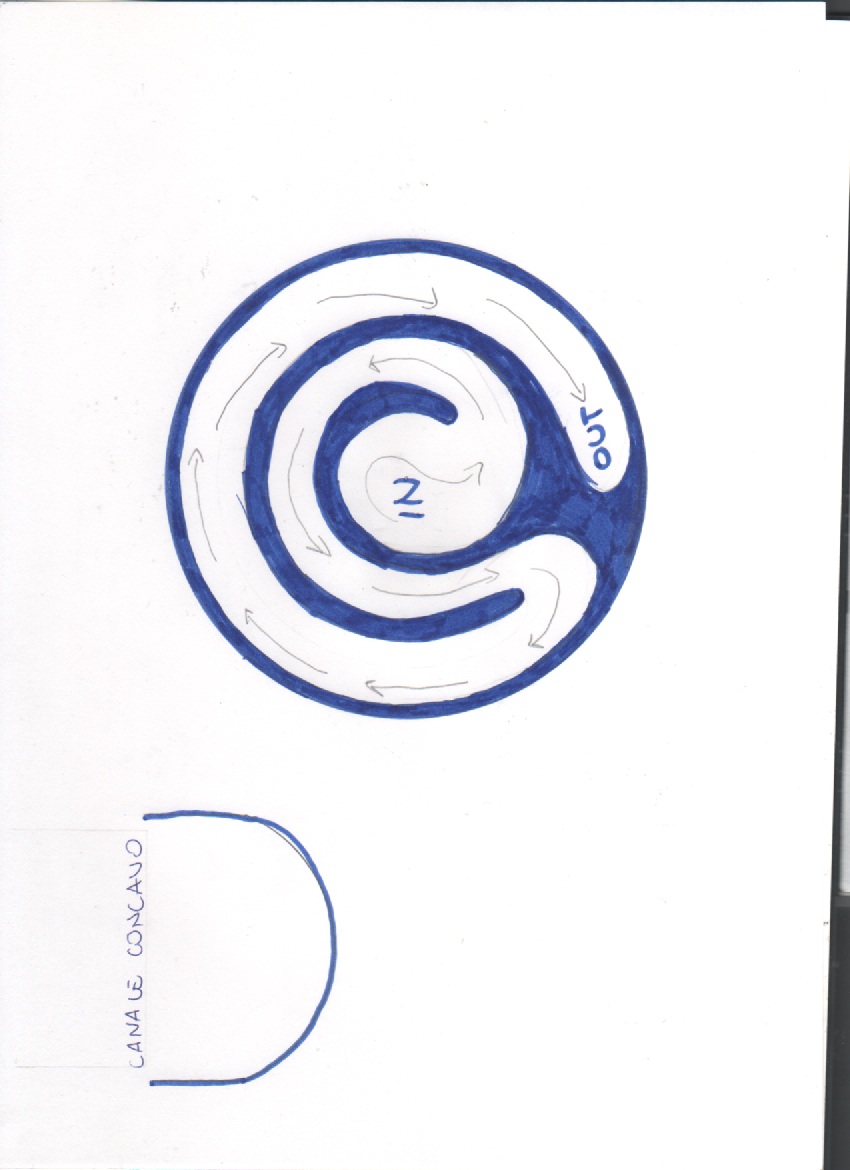

[CrAzY MoDdEr]

è sempre fatto a mano ... perchè non ho voglia di farlo con solid edge



di lato ho messo la forma del canale che utilizzerei e invece nel disegno ho cercato di ottimizzare al massimo la struttura interna

p.s. non voglio correggere il lavoro di nessuno è solo la mia idea

che ne pensate

[ken parker]

è sempre fatto a mano ... perchè non ho voglia di farlo con solid edge



di lato ho messo la forma del canale che utilizzerei e invece nel disegno ho cercato di ottimizzare al massimo la struttura interna

p.s. non voglio correggere il lavoro di nessuno è solo la mia idea

che ne pensate

esatto....è quello che intendo io...se riesci disegna anche il coperchio la cui forma assommata alla base dia una sezione senza angoli netti.
in questo modo il flusso del liquido ha meno tubolenze....
ciao da marco
