RIPARATO waterchiller COOLER EXPRESS

[icemanrulez]

salve a tutti
poco tempo fà acquistai in waterchiller su questo forum venduto come guasto e infatti lo era e aveva anche parecchi danni...

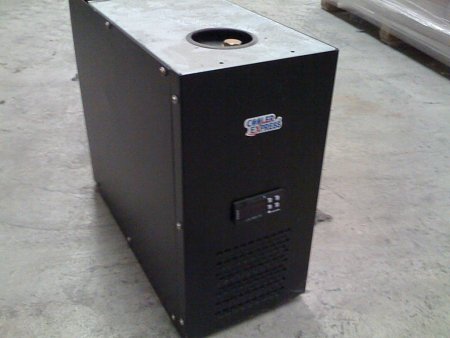

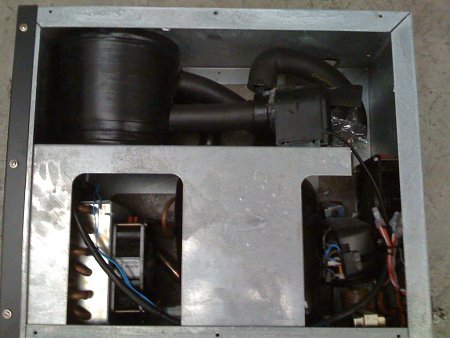

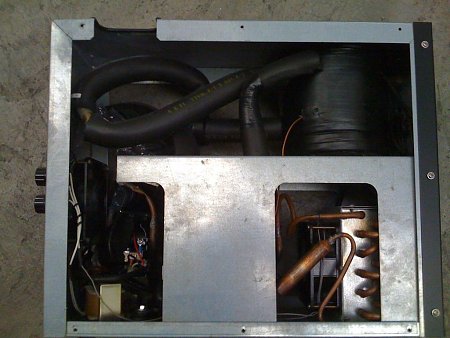

ecco le foto del chiller:





all'arrivo esteticamente era perfetto ma attacandolo al mio banco di prova mi scatta subito il differenziale...bene...
cominciamo ad indagare sui possibili problemi staccando una ad una tutte le apparecchiature collegate.
risultato?
il controller delle 2 ventole a 220v ha i triac bruciati ed è in corto
la pompa da 2000litri/h fatta in bassa cina da 110v e funziona!! purtroppo quello che non funziona è il trasformatore da 220v a 110v che presenta l'avvolgimento secondario in corto secco
il compressore è apparentemente in corto poi seguiranno accertamenti
la centralina di controllo dove si imposta la temperatura ha il relè di potenza per far accendere il motore e varie piste per il controllo del relè bruciate...

iniziamo a riparare il riparabile
il controller delle 2 ventole per ora l'ho eliminato e ho collegato le ventole ad un relè passo passo comandato da un pulsante
la pompa l'ho eliminata e l'ho sostituita da una swiftech mcp655 a 12v modificata e coibentata
il compressore alla fine aveva il relè rotto e in corto(la bobineta di rame montata sulla plastica bianca) cambiandolo il compressore funziona senza problemi fortunatamente!
la centralina di controllo aveva un relè con contatti da 30A miniaturizzato non avendone in casa con contatti di potenza ne ho montato una con contatti da 2A che con un circuito a 24v và a comandarmi dei relè di potenza su zoccolo e i relè passo passo per le ventole.
ho inserito un fusibile nel circuito a 220v dato che ne era sprovvisto

dopo tutte queste riparazioni il compressore funziona senza problemi ai primi test la temperatura dell'acqua reale a vuoto dopo circa 10minuti è arrivata a -24gradi e il liquido della feserone con aggiunta di alchool è diventato quasi granatina...
la pompa comunque non si è mai fermata durante i 30min che è stato acceso

poi inserisco delle foto di com'è adesso

[italian soldier]

Ottimo lavoro! Attendiamo sviluppi e qualche test sulla piattaforma.

[icemanrulez]

ecco qualche foto di come si presenta adesso.
ovviamente tutta la parte elettrica è da terminare e poi andrà montata tutta all'interno della scatola gewiss stagna dove monterò una barra omega per montare tutti i relè e il resto.
sul frontale installerò un paio di pulsanti uno per far partire la sezione refrigerante con il compressore e le ventol e uno per la pompa. poi con un ulteriore relè farò in modo di far partire la pompa quando parte il pc,metto il relè perche non voglio alimentarla dal pc.

[icemanrulez]

qui invece stavo ancora testando il funzionamento del compressore come pompa avevo montato provvisoriamente una thermaltake 400l/h

[Mc-Turbo]

Iscritto, il lavoro si preannuncia ottimo, complimenti

[pippo369]

Stai facendo un ottimo lavoro, mi chiedo cosa possa aver provocato tutti quei danni.

[icemanrulez]

grazie per i complimenti
se qualcuno ha dei consigli sono ben accetti
se domani ho tempo provo a fare un test con un waterblock e una resistenza corazzata da 150W per vedere che temperatura può tenere...
devo migliorare la coibentazione che per adesso è stata fatta co degli scarti di neoprene trovati in casa...
poi inserisco un alimentatore per la pompa in modo tale da alimentarla dal chiler e farla partire sia con un pulsante manuale sia con l'accensione del pc cosi da poter lasciato il circuito refrigerante.

[icemanrulez]

Stai facendo un ottimo lavoro, mi chiedo cosa possa aver provocato tutti quei danni.

il problema secondo il mio parere è nato dal trasformatore che era collegato alla pompa ho visto che vi era stata una gran perdita d'acqua dato che vi era calcare ovunque dentro...
non vi erano fusibili di protezione percui è partito subito il relè del compressore e il relè di accensione del compressore poi sono partiti con il corto anche i triac del controller delle ventole..un bel casino insomma...

[Dax]

Bravo ci sai fare.

Seguo con interesse,e dimmi in quale paesello fuori padova abiti. Che magari siamo anche vicini di casa.

Davide

[icemanrulez]

Bravo ci sai fare.

Seguo con interesse,e dimmi in quale paesello fuori padova abiti. Che magari siamo anche vicini di casa.

Davide

sono di torreglia un pò distante da te


alimentatore 0-23v 50A per alimentare la resistenza (autocostruito ovviamente)

piccolo aggiornamento
ho preso una resistenza corazzata in alluminio da 100W e sopra ci ho piazzato il mio ybris acs
accendo prima la resistenza finchè non arriva a circa 90gradi poi attaco la pompa e il compressore...bene dopo 5minuti la resistenza era a 0 gradi pochi minuti dopo è scesa ben sotto lo 0.
il chiller sembra funzionare a dovere...
