5.Montaggio – ATI HD5870
Il modello in nostro possesso è una Asus HD5870 Voltage tweak. Vediamo quindi di seguito le procedure per il montaggio di Spitfire e VRM-R5.
| | |

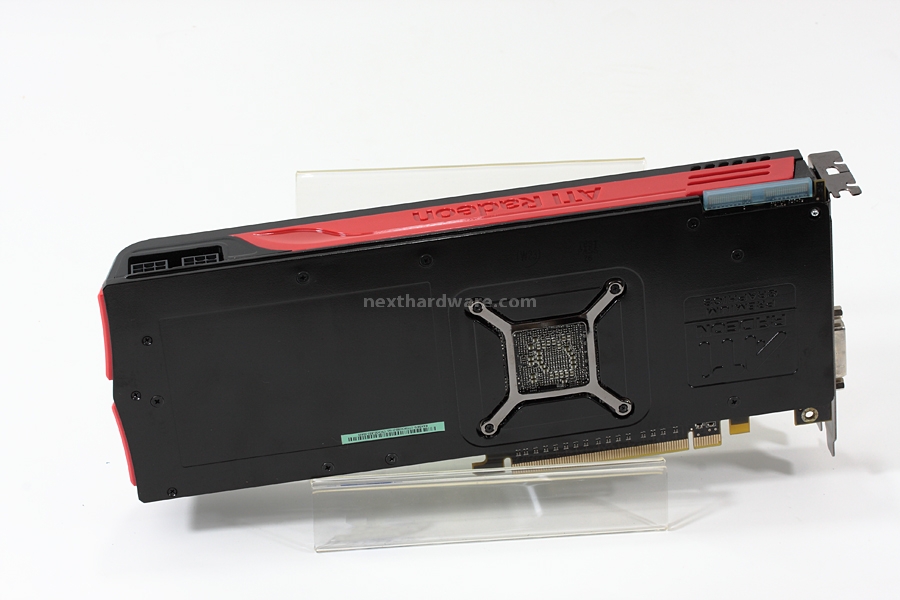

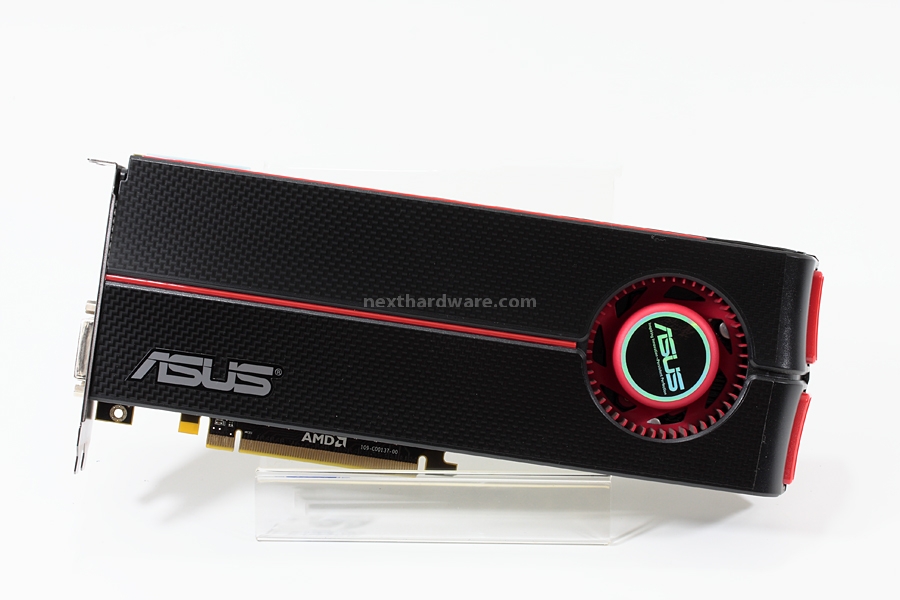

Per prima cosa vi mostriamo la scheda: come potete notare è una reference con pcb AMD.
| | |

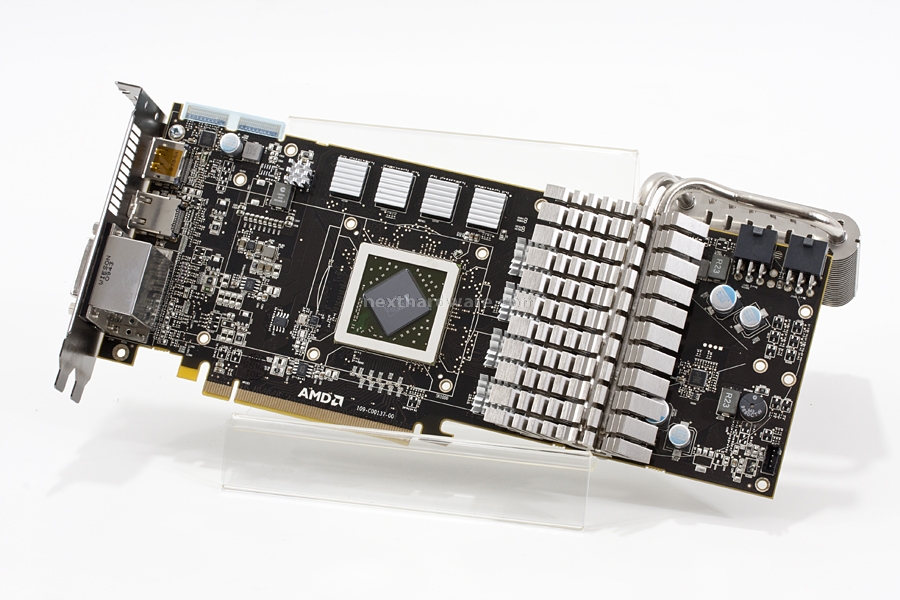

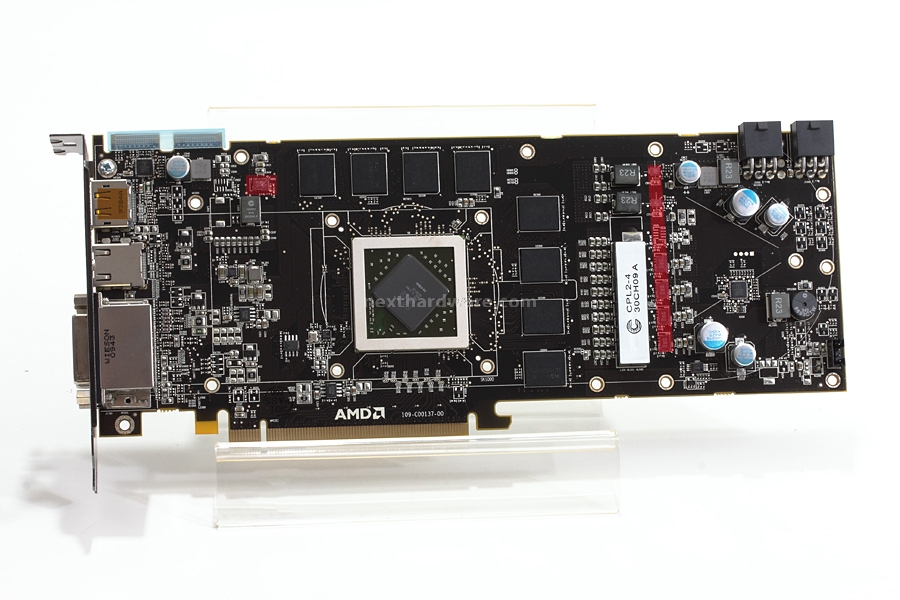

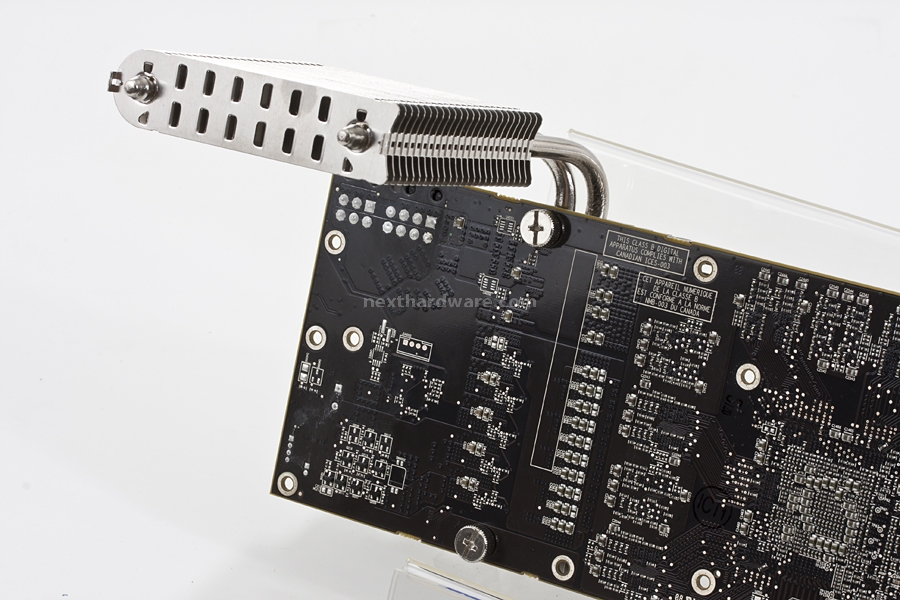

Procediamo quindi con lo smontare il dissipatore originale, mettendo a nudo il pcb, quindi applichiamo i dissipatori forniti a corredo ed il VRM-R5. L'assemblaggio del dissipatore dedicato ai componenti del circuito di alimentazione è molto semplice, basta applicare la “striscia” di materiale termoconduttivo sulla zona segnata in rosso (VRM), appoggiare quindi il dissipatore e serrarlo per mezzo di due “thumbscrew” fornite di rondella in teflon. Abbiamo notato che un componente, che è provvisto di pad in origine, viene completamente ignorato dal VRM-R5, parliamo di quello in alto a sinistra, abbiamo quindi provveduto a montare su di esso un micro sink Microcool.
| | |
| | |

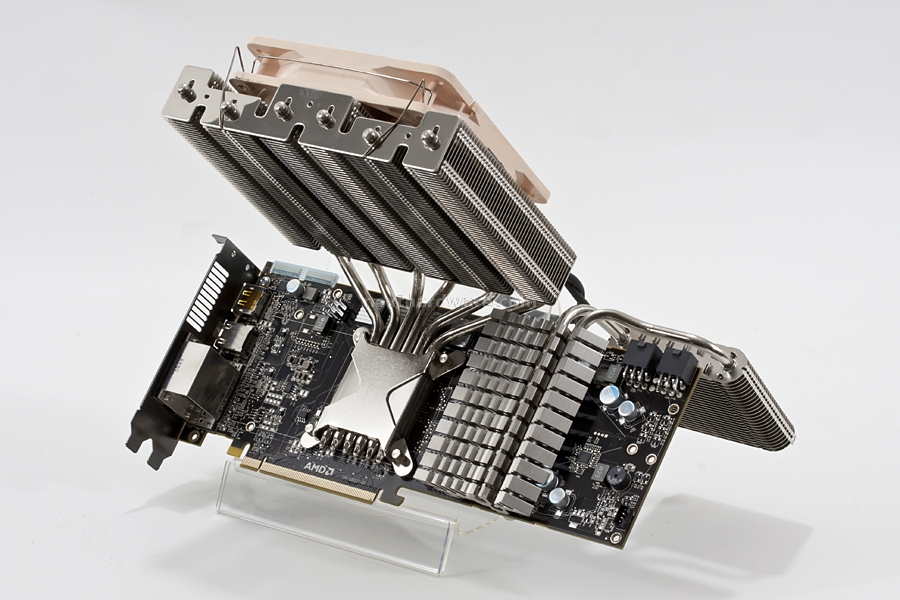

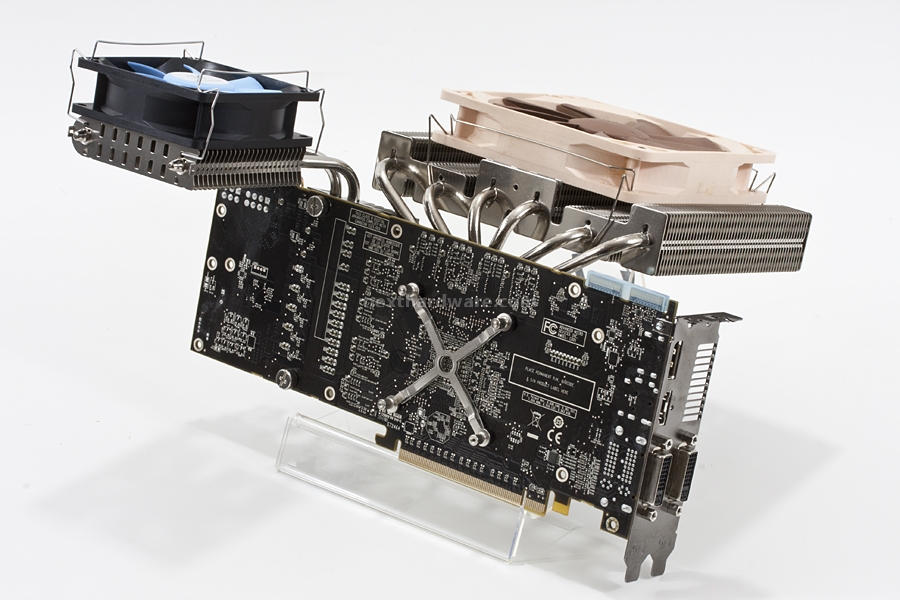

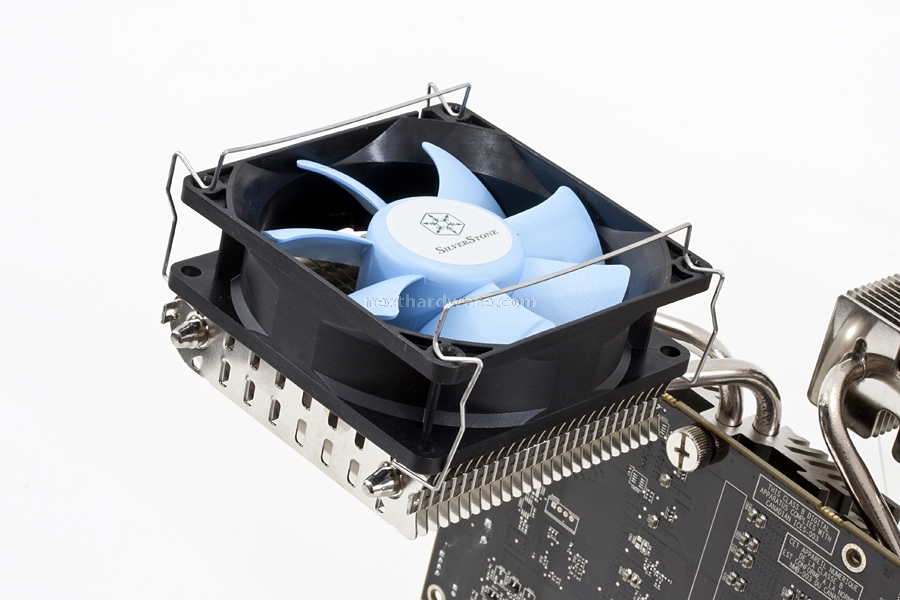

Ed ecco il risultato finale: semplicissimo l'installazione nel suo complesso. Come potete notare, abbiamo dotato di ventole i due dissipatori, una Noctua NF-P12 per lo Spitfire ed una SilverStone SUSCOOL81 per il VRM-R5. Per quanto riguarda il verso di montaggio dello Spitfire non abbiamo avuto scelta: se fosse stato nel senso opposto, quindi parallelo al VRM-R5, ci avrebbe reso impossibile il montaggio della scheda video in quanto il corpo radiante avrebbe urtato con il dissipatore della CPU.
Prestate molta attenzione agli spazi che avete a disposizione nel case anche per questa tipologia di assemblaggio. Se utilizzate il dissipatore della CPU standard oppure un raffreddamento a liquido, non ci sono problemi.
