Come è fatto ...



Corsair Professional Series HX1050 Watt 3. Interno: come è fatto 1

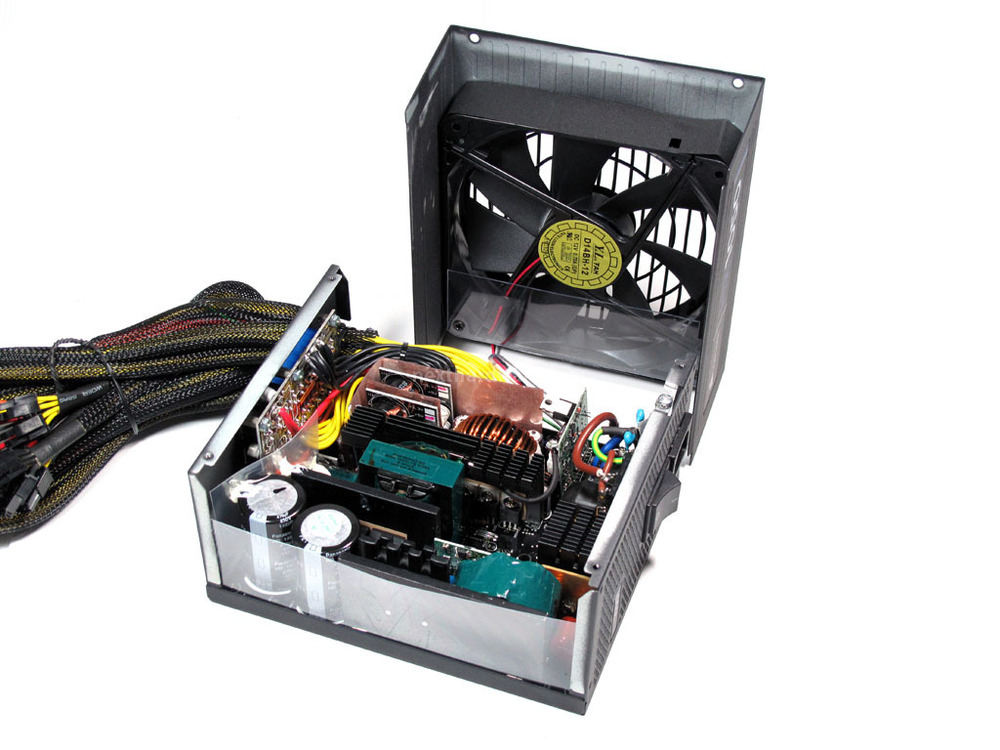

Il prodotto presenta un layout abbastanza classico che rispecchia lo schema che caratterizza buona parte degli alimentatori sul mercato.

Notiamo subito il caratteristico colore verde presente sia sul trasformatore principale che sul toroide rifasatore, segno inequivocabile della "mano" di Channel Well Technology nella costruzione del Corsair HX1050.


Corsair Professional Series HX1050 Watt 3. Interno: come è fatto 2  Corsair Professional Series HX1050 Watt 3. Interno: come è fatto 3

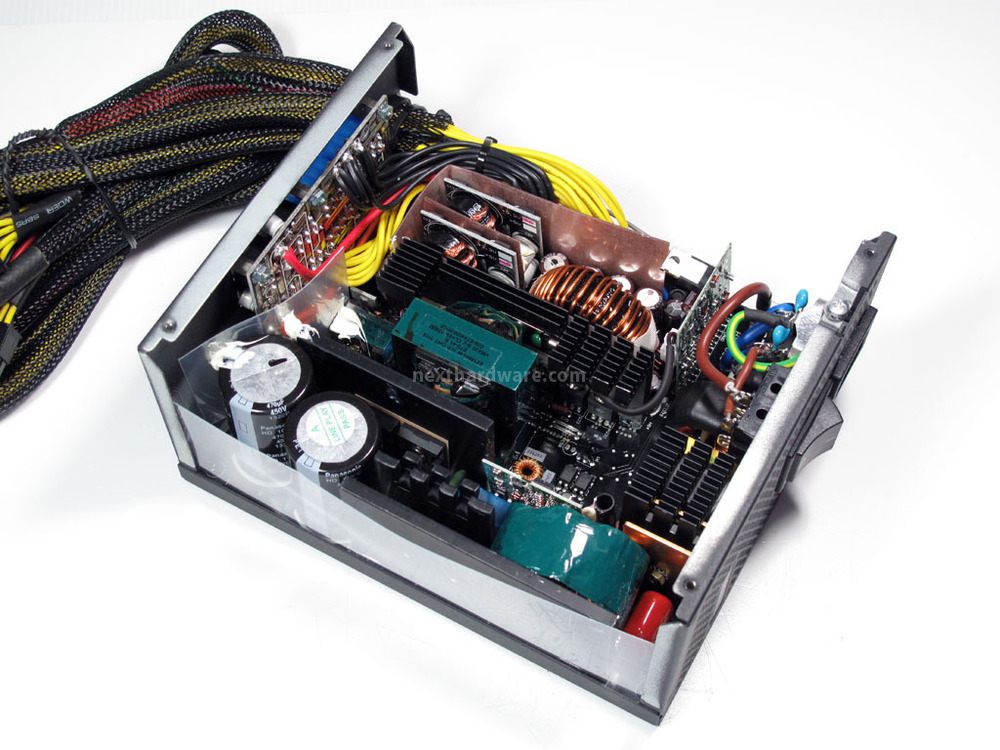

L'alimentatore presenta un buono sbroglio del circuito ed un discreto ordine nella disposizione dei componenti; le dimensioni e la quantità di dissipatori lascia ben sperare per quanto riguarda efficienza e silenziosità.

Impossibile non rimanere colpiti dall'abbondanza e la qualità dei condensatori utilizzati che lasciano presupporre una valida gestione delle tensioni e un'efficace soppressione di ripple e disturbi.


Corsair Professional Series HX1050 Watt 3. Interno: come è fatto 4

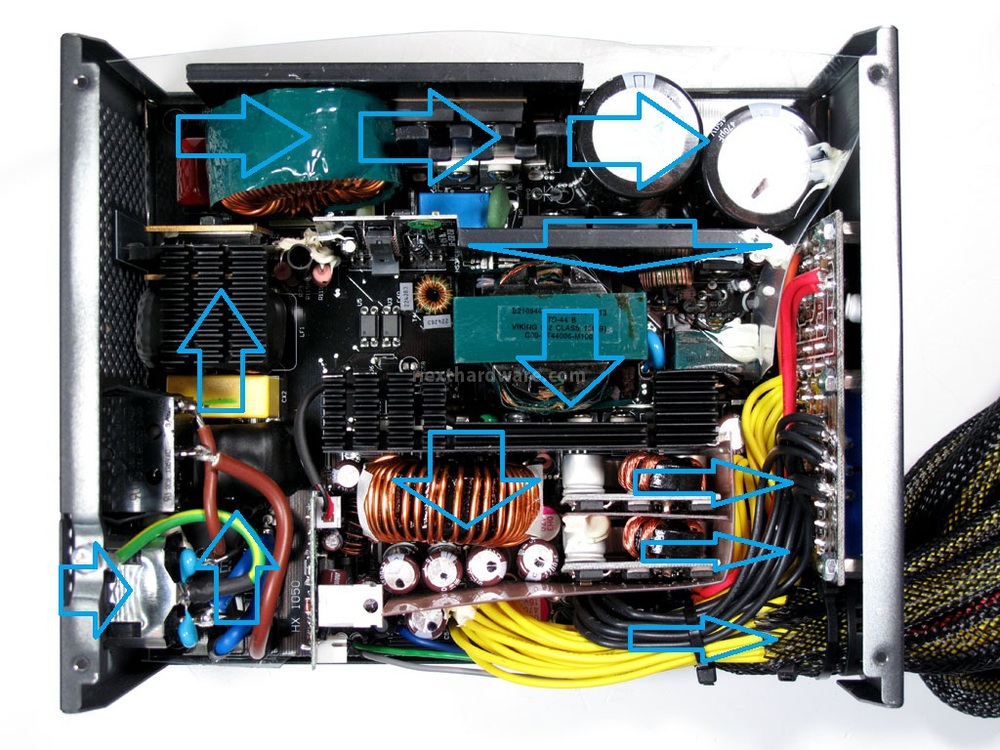

Seguendo il percorso delle frecce, ripercorriamo le varie fasi di trasformazione fino ad arrivare alle uscite sui tre rail +3.3volt, +5.0volt e +12.0volt:

  • Ingresso AC su presa filtrata.
  • Filtraggio passivo con l'ausilio di induttanze e condensatori.
  • Doppio rettificatore di tensione.
  • Toroide rifasatore.
  • Sezione di controllo del PFC Attivo.
  • Coppia di condensatori in ingresso.
  • Prima fase di trasformazione.
  • Trasformatore.
  • Seconda fase di trasformazione +12.0volt DC.
  • Convertitori DC-DC per i rail +3.3volt e +5.0volt DC.
  • Uscite dei tre rail verso la DaughterBoard per le connessioni modulari e verso i cavi saldati.
