3. Vista da vicino


ASUS ROG MAXIMUS IX CODE 3. Vista da vicino 1


La ASUS ROG MAXIMUS IX CODE, complice l'estesa copertura in ABS del ROG Armor, ci ricorda molto da vicino la MAXIMUS VIII FORMULA, condividendo con essa buona parte del layout.

La saggia scelta di un look "all black" e la presenza del sistema di illuminazione AURA, che analizzeremo poco più avanti, conferiscono alla CODE la peculiarità di potersi abbinare esteticamente a qualsiasi componente ci venisse in mente di installare.


ASUS ROG MAXIMUS IX CODE 3. Vista da vicino 2

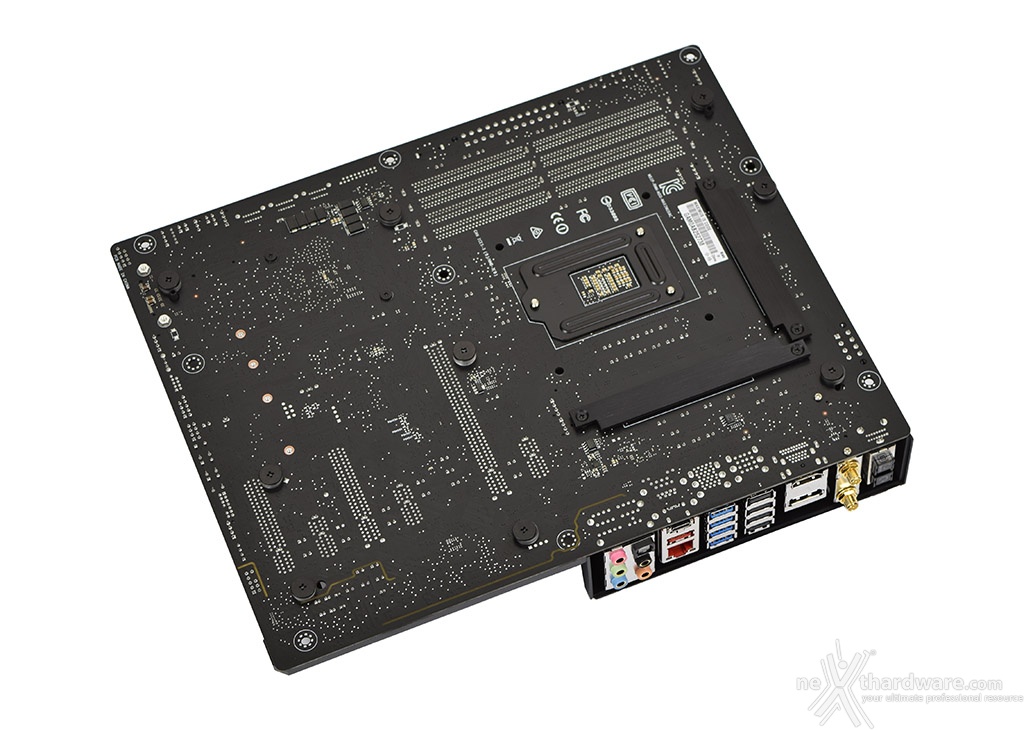

Il retro del PCB prevede la presenza di ben nove viti di generose dimensioni atte a fissare la copertura ROG Armor vista in precedenza e, adiacente alla zona del socket, due backplate per consentire il fissaggio dei dissipatori della sezione di alimentazione oltre, ovviamente, a quello per la ritenzione della CPU.


ASUS ROG MAXIMUS IX CODE 3. Vista da vicino 3

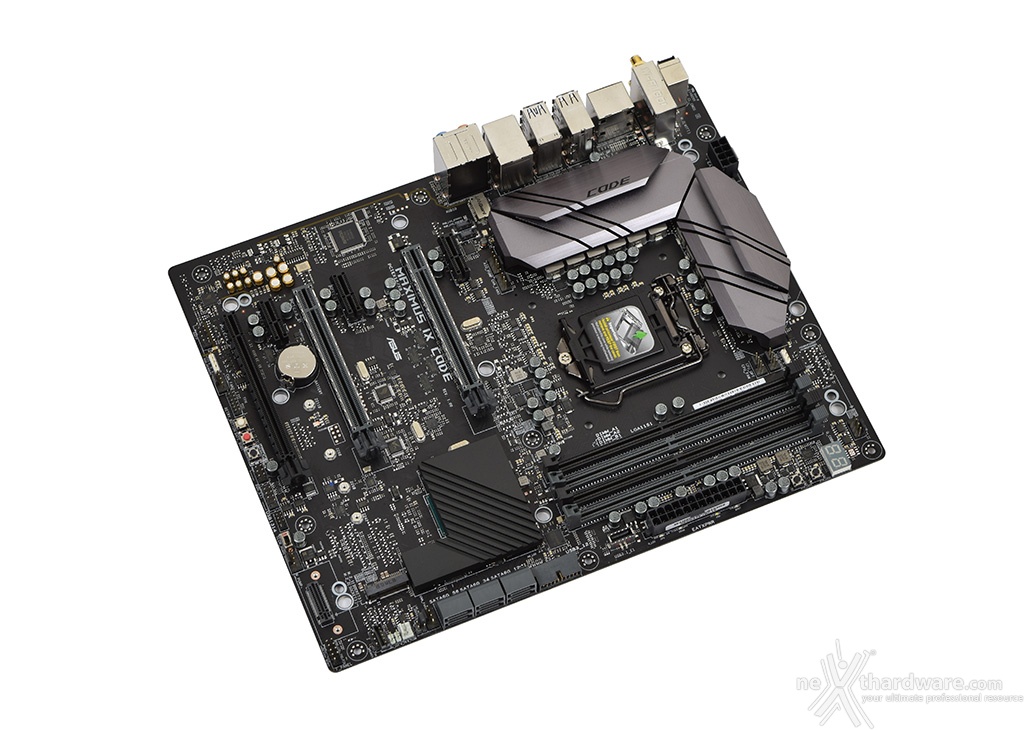

Per poter apprezzare meglio la componentistica di cui la CODE è stata dotata abbiamo proceduto, con la dovuta cautela, alla rimozione della sua "armatura".


ASUS ROG MAXIMUS IX CODE 3. Vista da vicino 4  ASUS ROG MAXIMUS IX CODE 3. Vista da vicino 5

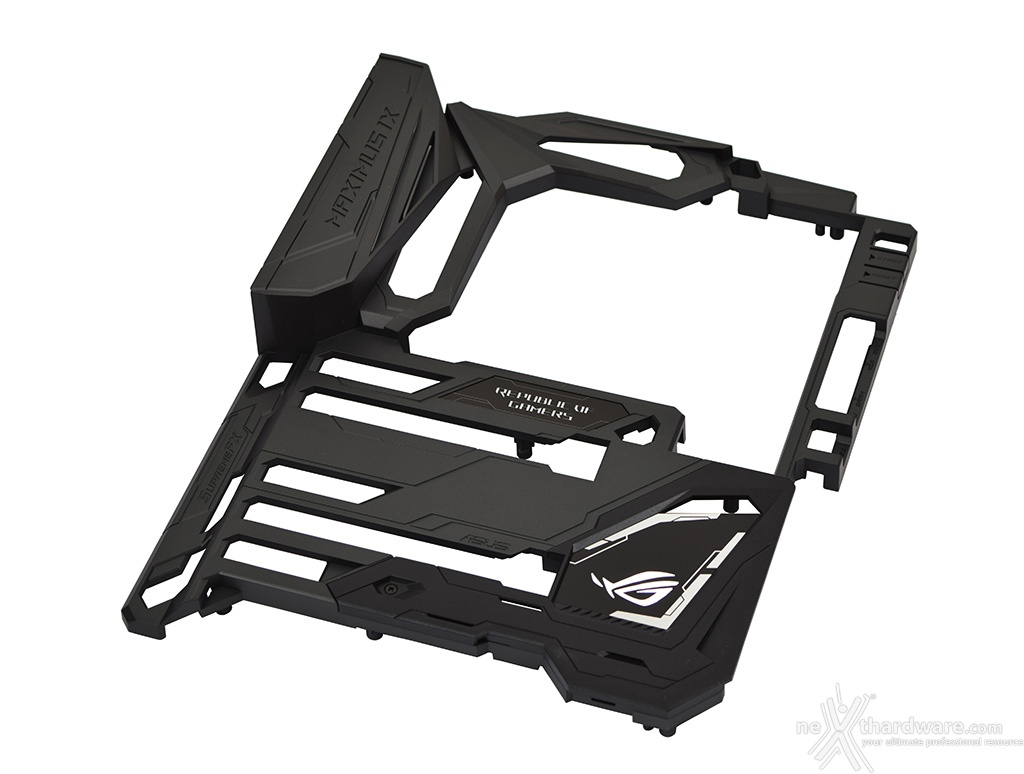

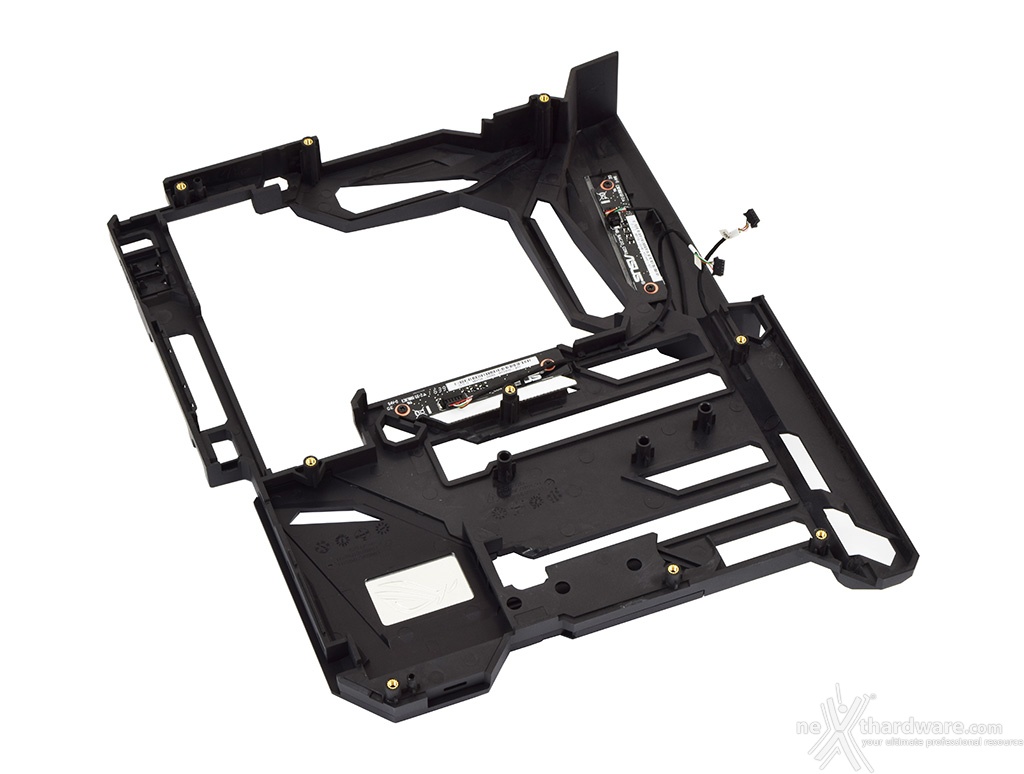

Quest'ultima è costituita da un corpo unico in ABS, quindi piuttosto leggera, e reca nella parte sottostante due piccoli PCB deputati al controllo del sistema di illuminazione AURA il quale, su questo specifico modello di scheda, è previsto in tre distinti punti che vedremo in seguito.


ASUS ROG MAXIMUS IX CODE 3. Vista da vicino 6

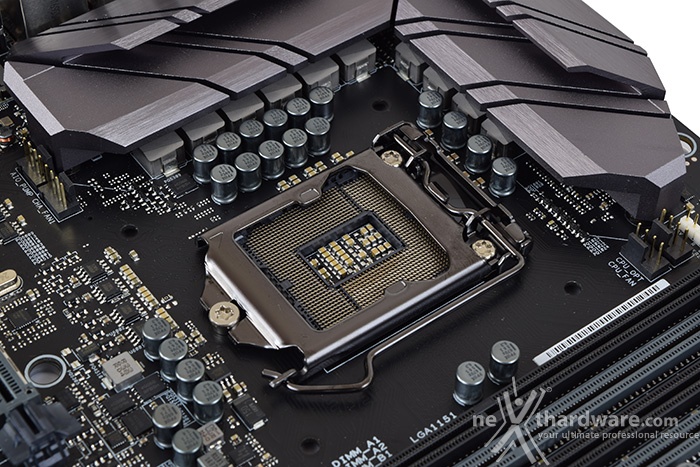

Il socket utilizzato è il recente Intel LGA 1151, lo stesso impiegato sulle schede madri con chipset Intel di precedente generazione e, quindi, compatibile anche con i processori Skylake.

Il sistema di ritenzione, prodotto da Foxconn, si distingue per una elegante finitura brunita e doti di robustezza che, ad un primo approccio, sembrano essere di ottimo livello.

La zona intorno al socket non risulta sufficientemente sgombra da componenti ad alto profilo, rendendo di fatto poco agevole una eventuale coibentazione per sistemi di raffreddamento estremo ma, data l'impostazione più da enthusiast che da overclocker, tale scelta non è da considerarsi un difetto.

In ogni caso, per il normale utilizzo, l'altezza dei sopracitati componenti non comporta alcun problema di sorta, anche nel caso volessimo utilizzare dissipatori ad aria particolarmente ingombranti.

La sezione di alimentazione, denominata Extreme Engine Digi+, è progettata per soddisfare le richieste delle CPU top di gamma in condizioni di carico limite grazie alla presenza di 10 fasi digitali ed utilizza i seguenti elementi di altissima qualità:

  • induttori MicroFine in lega metallica in grado di garantire elevate correnti d'impiego ed altissima efficienza in funzione della loro particolare struttura interna, consentendo una riduzione del 75% dei fenomeni di isteresi magnetica ed una diminuzione della temperatura di esercizio del 31%;
  • MOSFET NexFET di altissima qualità prodotti da Texas Instruments con un package pari a circa la metà dei MOSFET tradizionali a tutto vantaggio del layout della scheda madre, ma in grado, comunque,  di erogare tensioni elevate con un'alta efficienza;
  • condensatori 10K Black Metallic che assicurano una durata cinque volte superiore rispetto alle tradizionali versioni allo stato solido ed una resistenza maggiorata del 20% alle basse temperature.

Infine, una nota di merito va al raffinato generatore di clock, denominato ASUS Pro Clock, che  lavorando in perfetta sinergia con l'ASUS Turbo V Processing Unit (TPU), garantisce frequenze di BCLK da record, riduzione dell'effetto jitter ed una granitica stabilità anche in condizioni di temperatura molto inferiore allo zero sotto overclock particolarmente pesanti.
